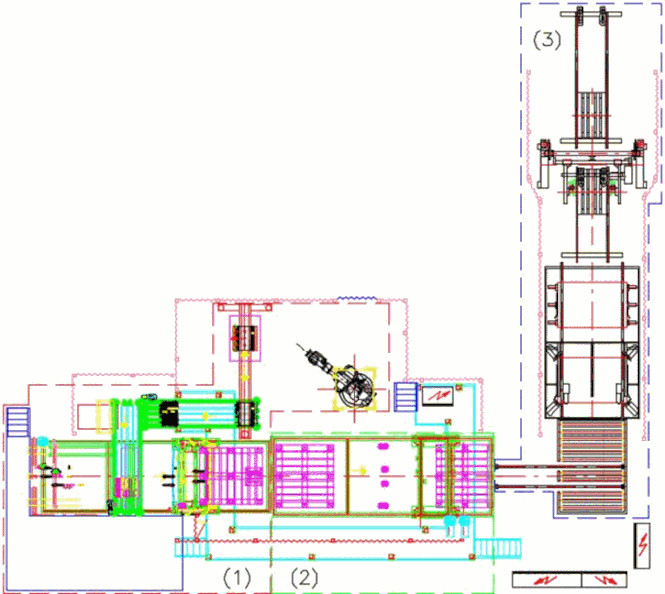

Palettenfertigungsanlage

Deck auf Klotz Nagelmaschine (1)

Maschine in kräftiger Stahlkonstruktion mit mechanischem Hammerbalkenantrieb durch Getriebe-motor 11 kW Direkteinschaltung. Oberbau mit 18 Nagelzuführungen in 3 Nagelkästen

Klotztransport (1)

als Plattenband mit drei Führungsbahnen zur Aufnahme der Palettenklötze. Die Führungsbahnen können in der Breite manuell von 60 - 130 mm verstellt werden. Mit Klotzvereinzelung und Winkelübergabe zur Querförderung von drei Klotzzeilen in die Nagelmaschine.

Industrieroboter (1)

zur Aufnahme der Palette an der ersten Nagelmaschine und Transport in die Bodennagelmaschine. 180° Drehung und 90° Schwenkmöglichkeit des Greifarms. Programmgesteuerte Formatanpassung und Arbeitsablauf. Mit Klotzentstapelungsportal und Fächerförderer für Brettwareneintaktung / Bodenbretter

P+K Bodenteilnagelmaschine Typ M/I/9/1700 (2)

Maschine in kräftiger Stahlkonstruktion mit offenem Rahmengestell von 1.700 mm Durchlaß zwischen den Maschinenständern. Mit neun Nagelzuführungen in einem Nagelkasten. Nagelkasten und Oberbaueinzeln oder in Gruppen verstellbar. Antrieb des Nagelkastens erfolgt über Getriebebremsmotor.Der Nagelabwurf erfolgt über Schrittmotor inklusive Nagelfallkontrolle für neun Nagelzuführungen. Magazin mittels Spindel und Motor auf unterschiedliche Brettlängen von 550 -1.650 mm verstellbar. Magazinhöhe ca. 1 m für Brettbreiten von 70-150 mm.

Paletteneckensäge (3)

mit 4 Kreissägemotoren. Ausgelegt für Breitenverstellung von 800-1200 mm / Palettenlängen von 800-1200 mm (Sägen ab 800 mm Länge möglich) Baujahr 1992 generalüberholt.

Palettenbrennmaschine (3)

6 Brenneinheiten für die seitliche Brennmarkierung an den Palettenklötzen, Brenneinheiten komplett mit Thermostat und Vorrichtung für gesteuerte Anheiztemperatur, jede Brenneinheit bestehend aus der elektrisch beheizten Brennplatte für eine Brennfläche 70 x 100 mm. Halterung und Pneumatikzylinder zum Anfahren der Heizplatte gegen den Klotz.ausgelegt für Breitenverstellungen von 800 -1200 mm / Palettenlängen von 800-1200 mm Fabrikat Bohm & Kruse, Baujahr 1992 generalüberholt.

Palettenportalstapler (3)

Maschine 2002 generalüberholt mit SPS-Steuerung. Maximale Stapelhöhe 2.500 mm. Verschachteltes Stapeln ist möglich. Stapelhöhe durch Vorgabezähler programmierbar. Staplergestell mit Hub-, Schwenk- und Drehmotor mittels Frequenzumrichter angetrieben.

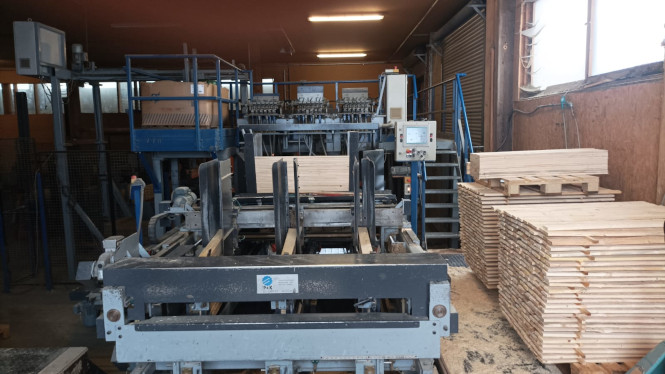

Bild 1A

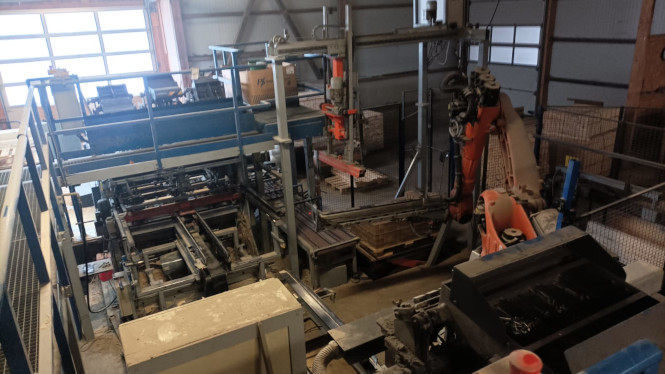

Bild 1B

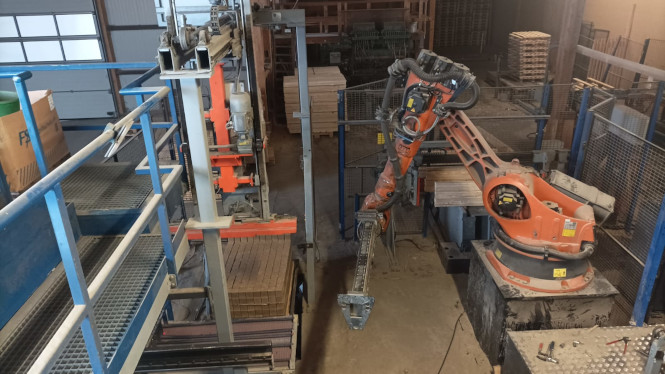

Bild 1C

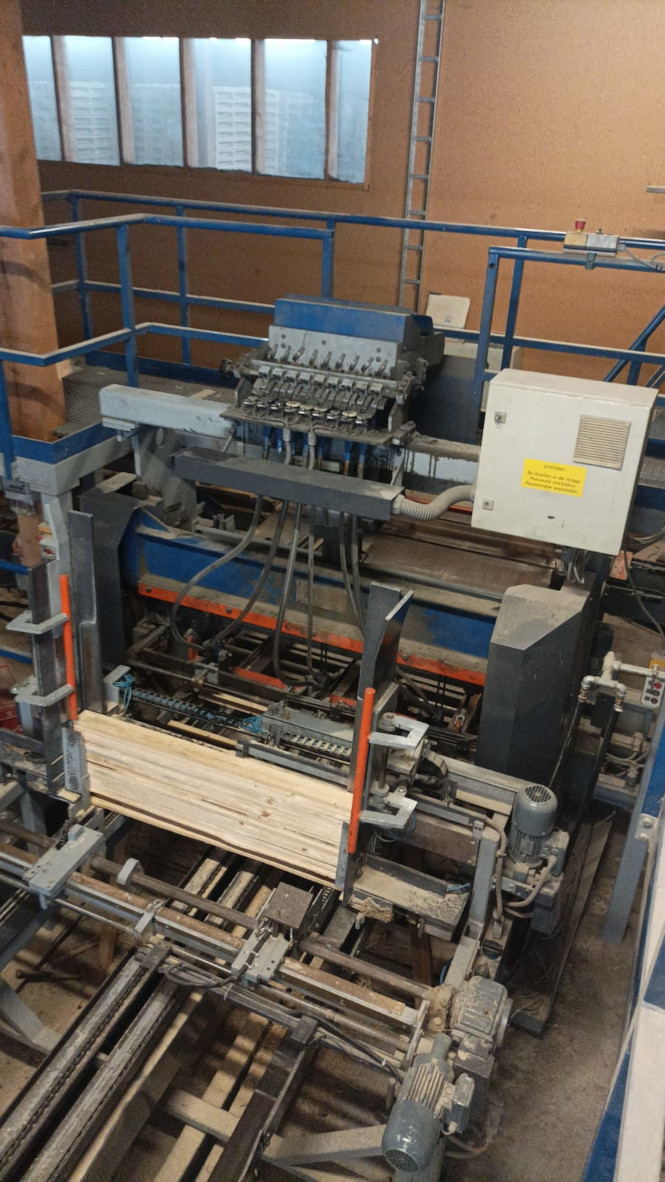

Bild 2A

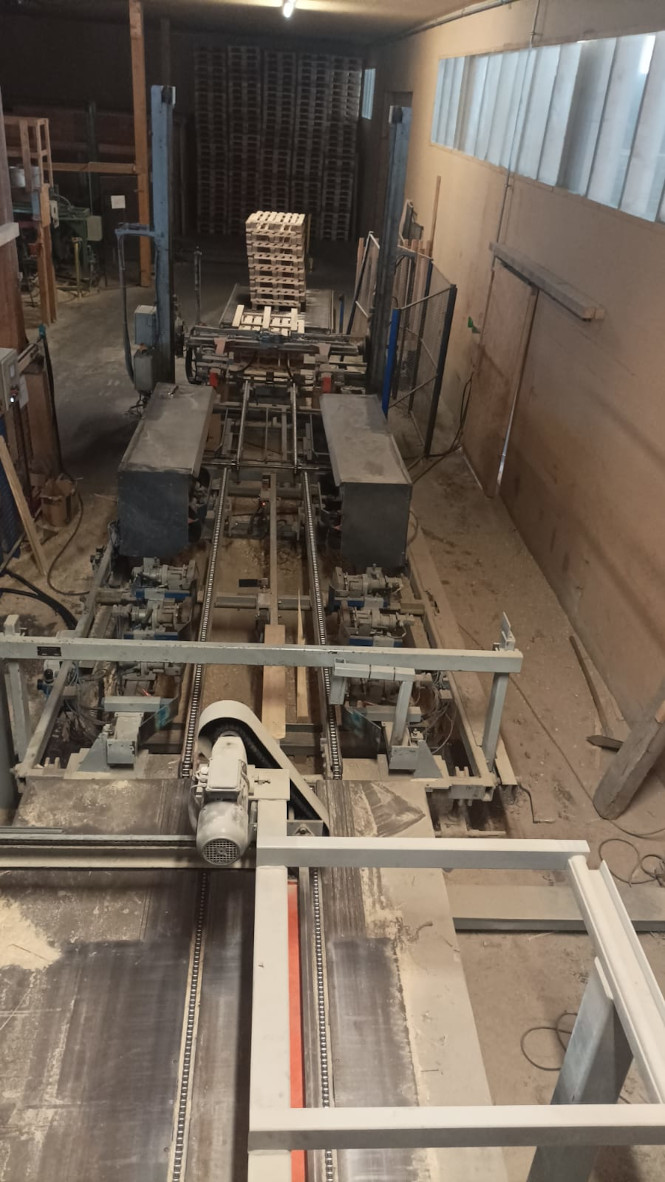

Bild 3A
